Обзор

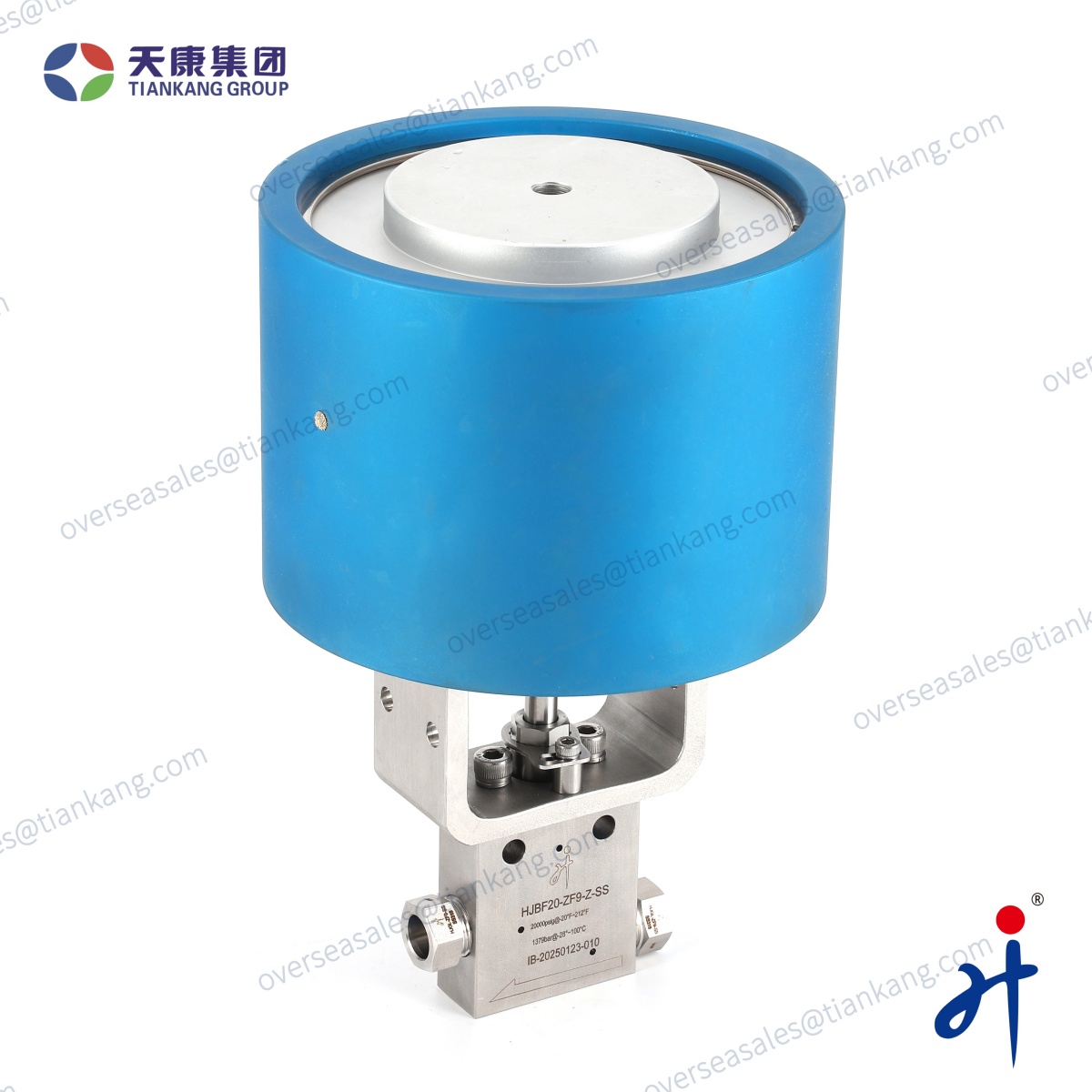

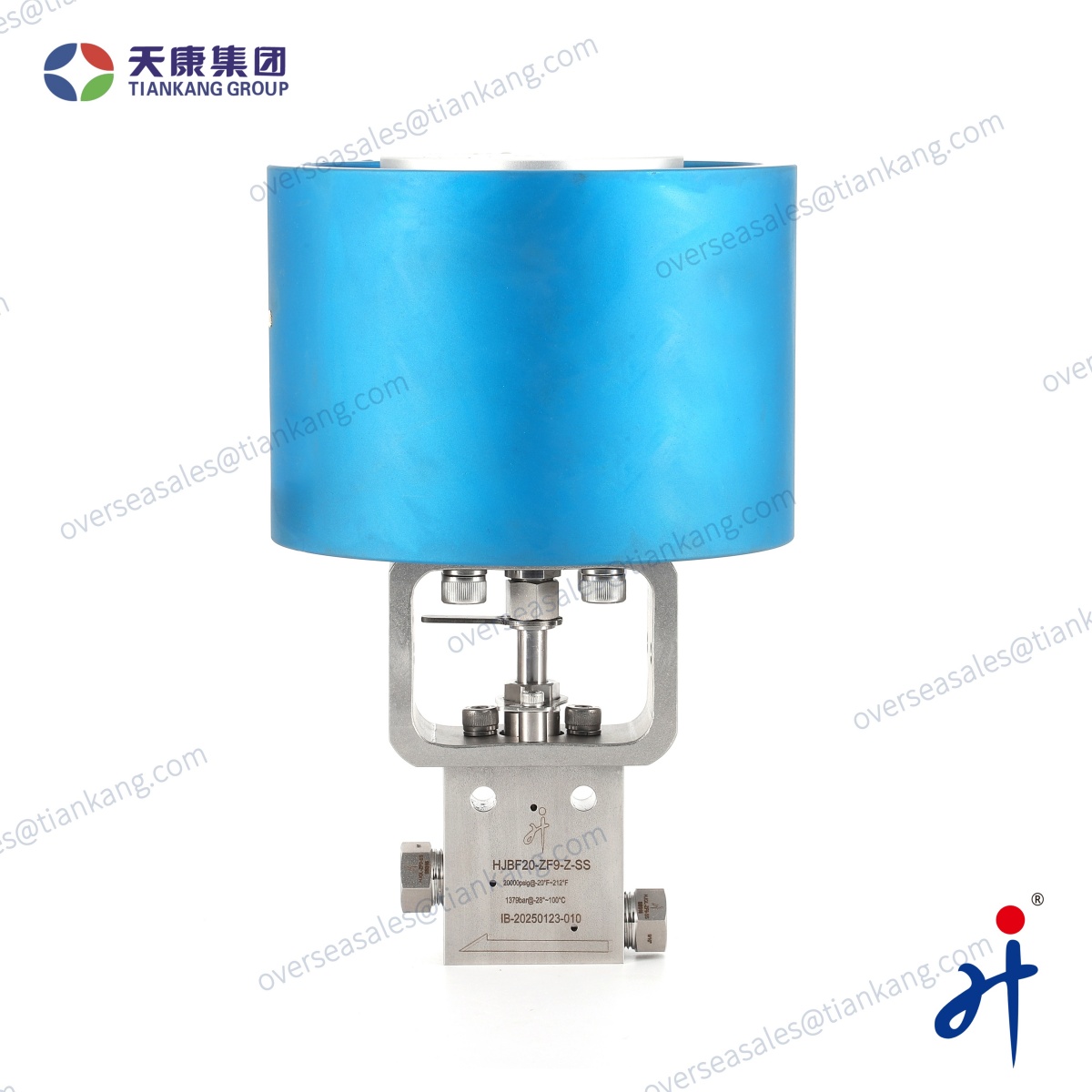

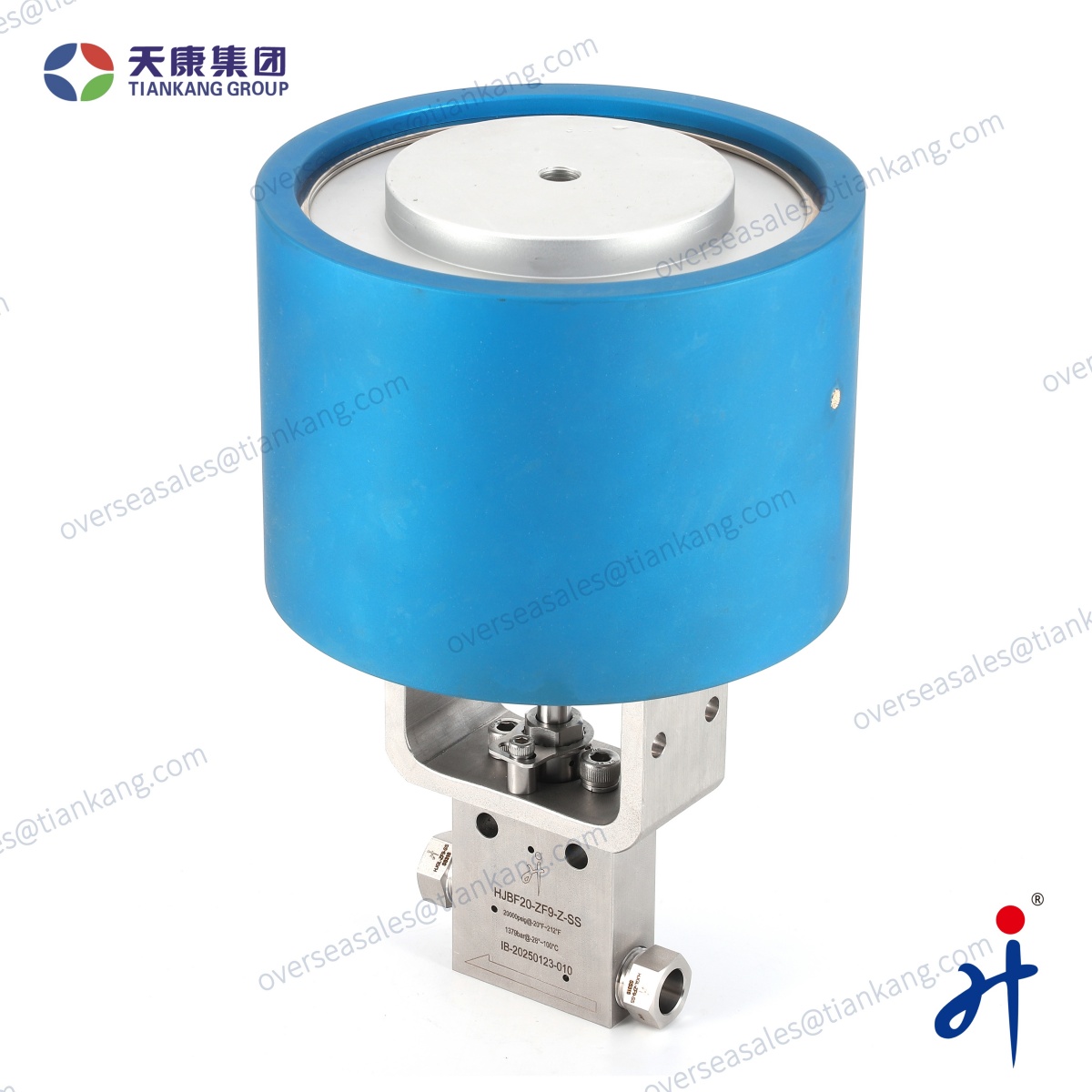

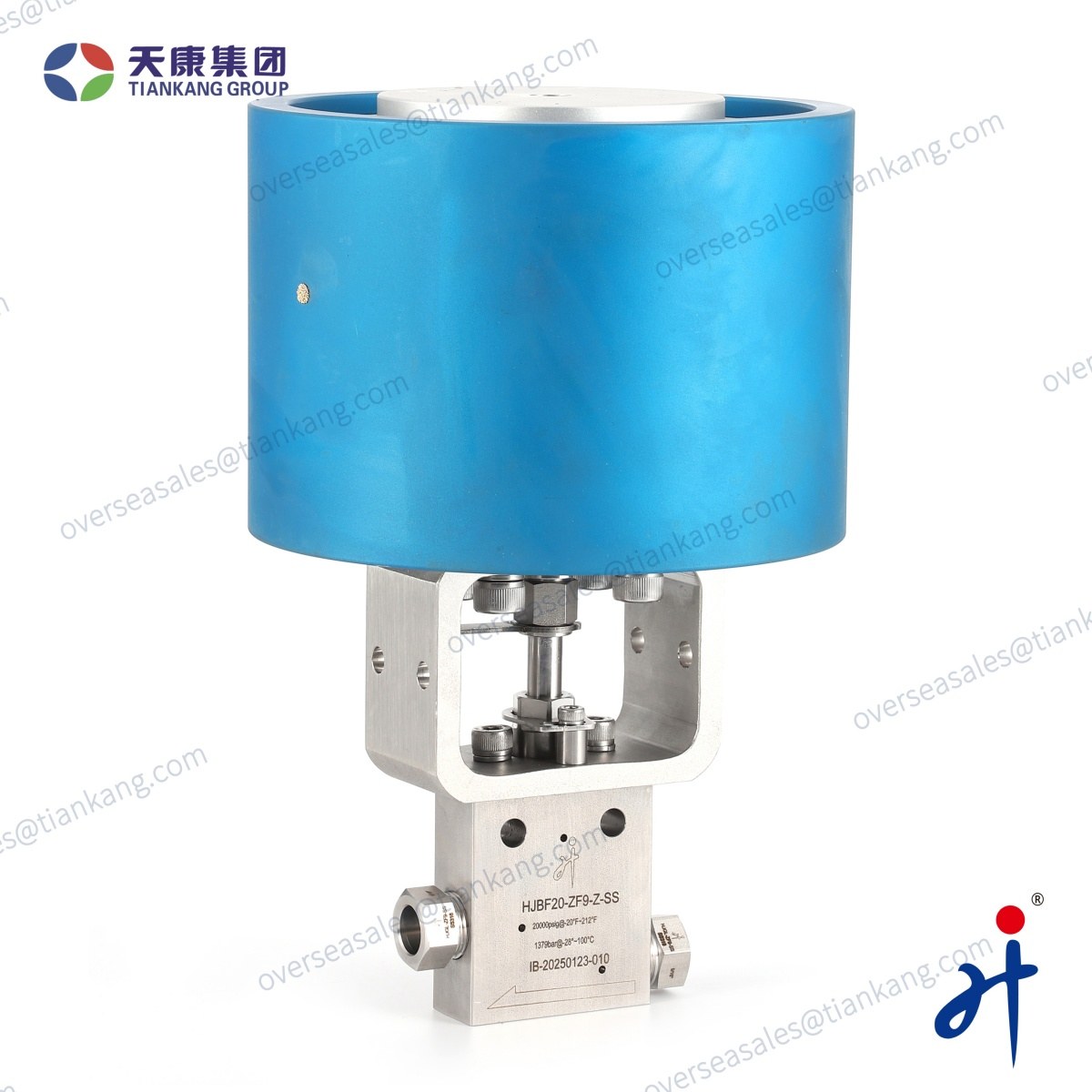

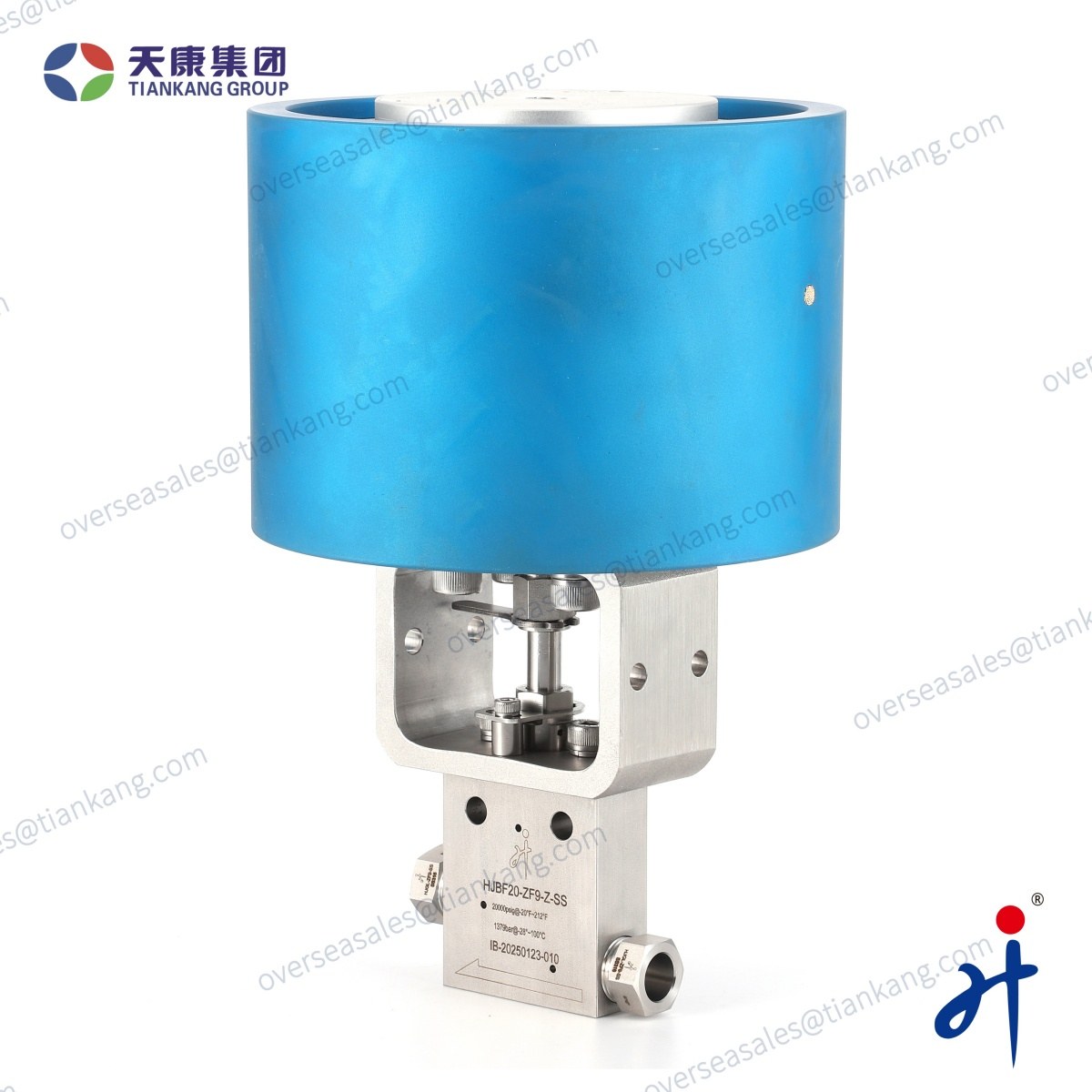

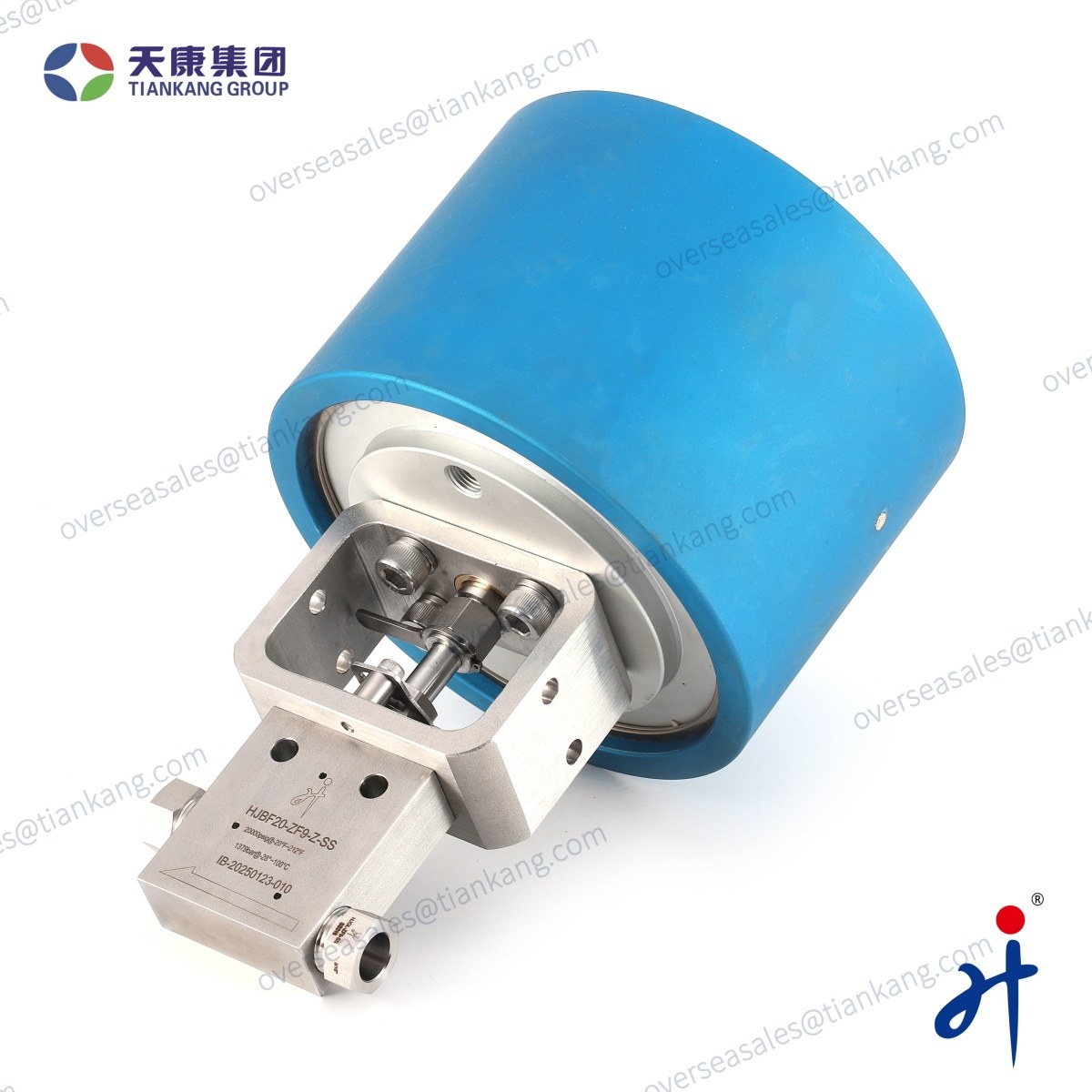

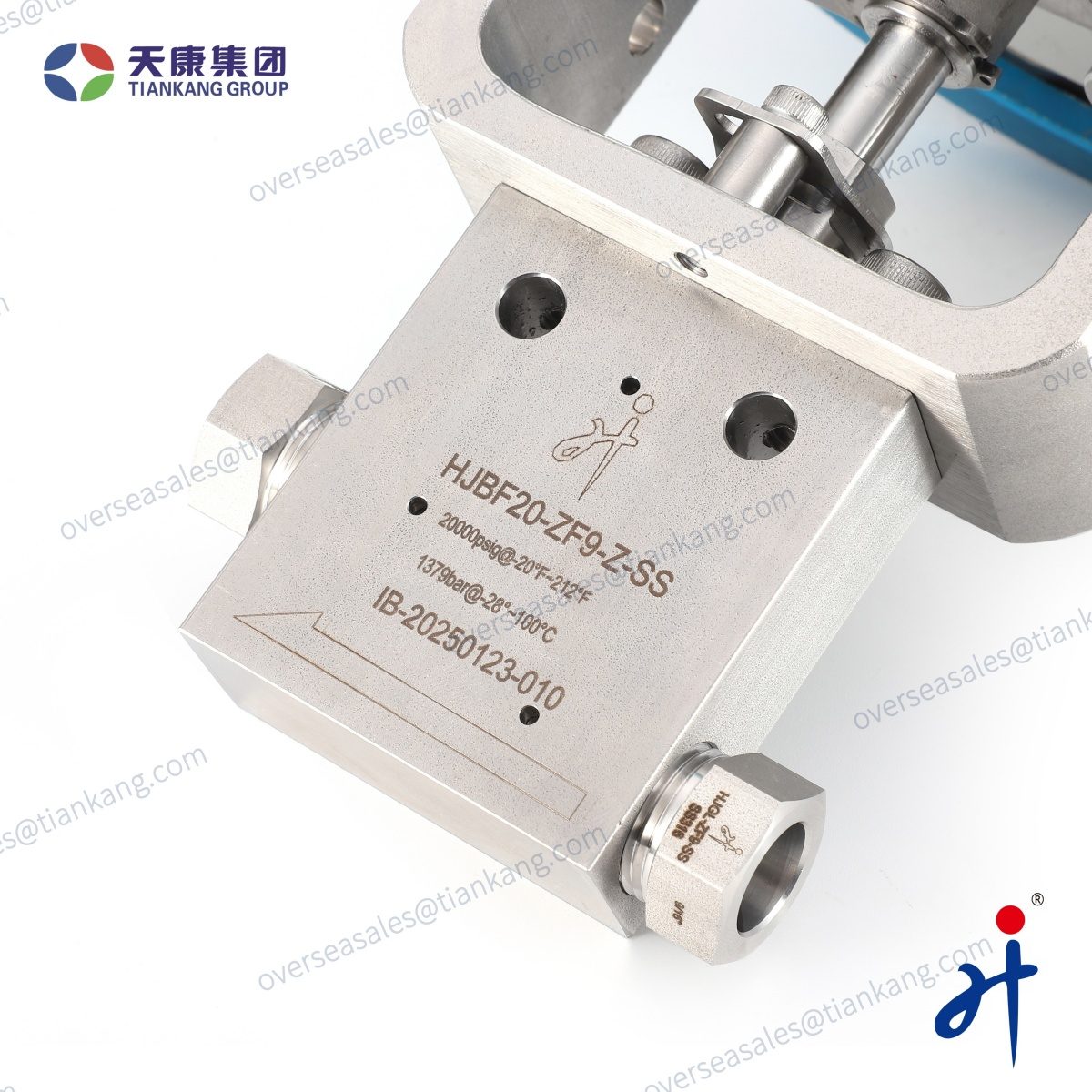

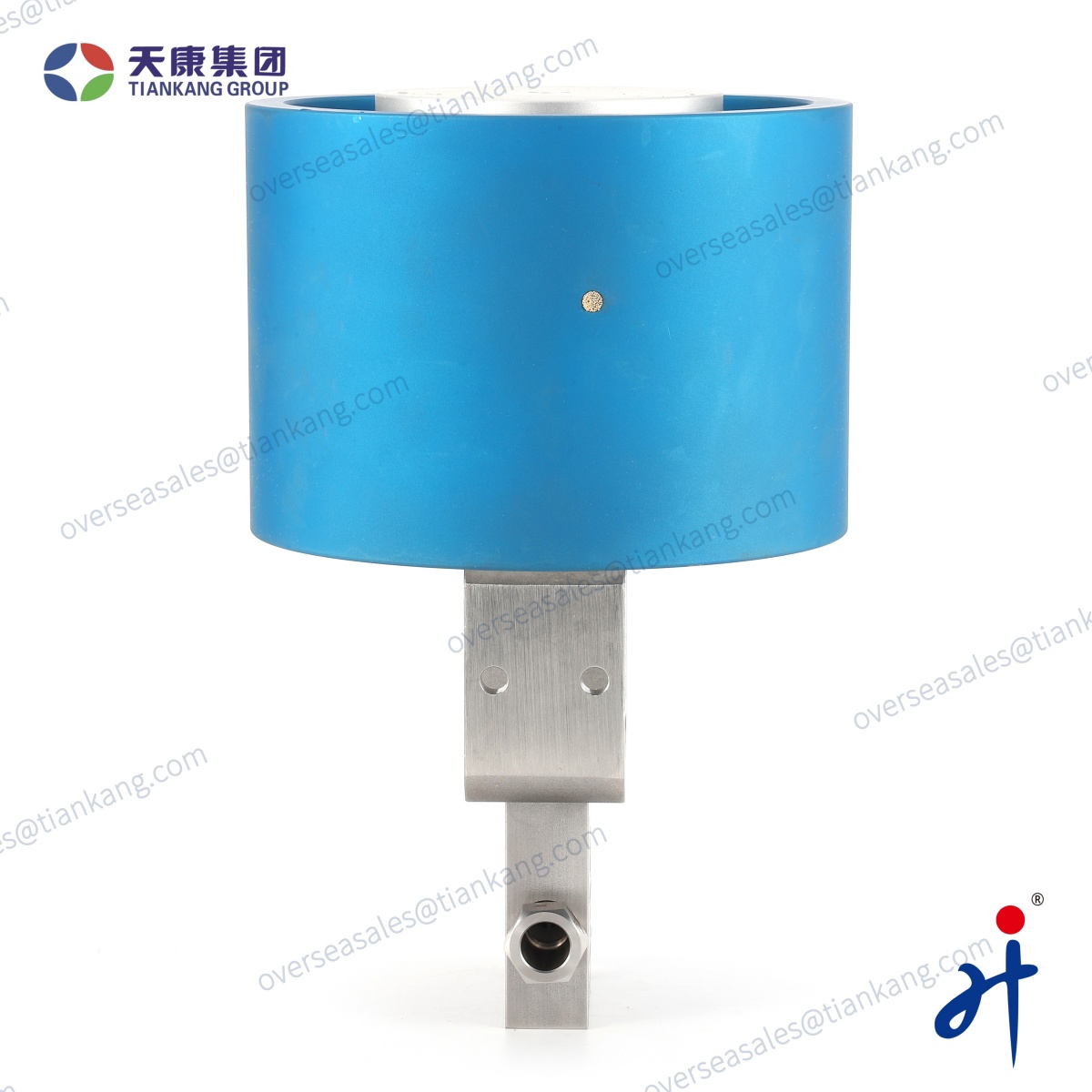

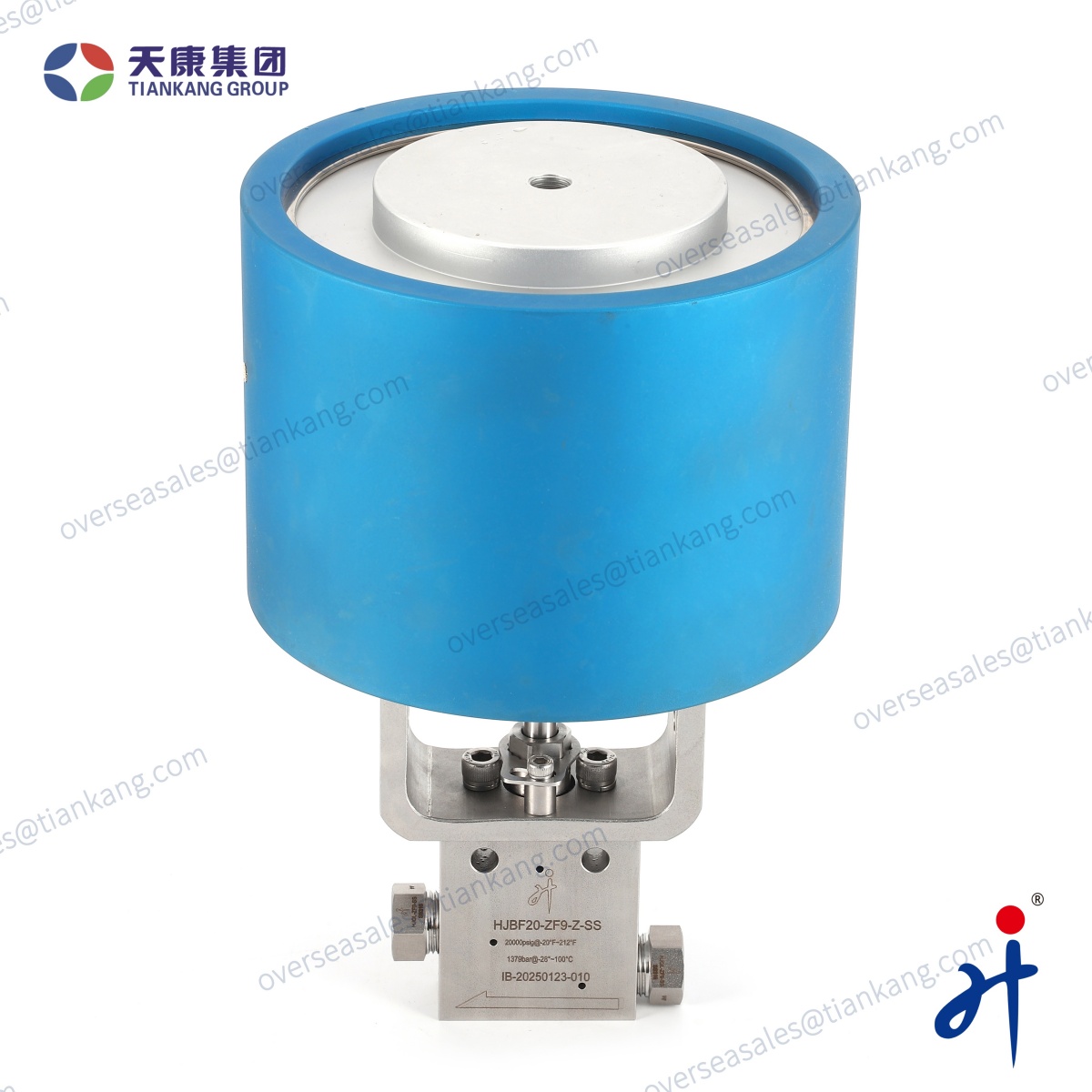

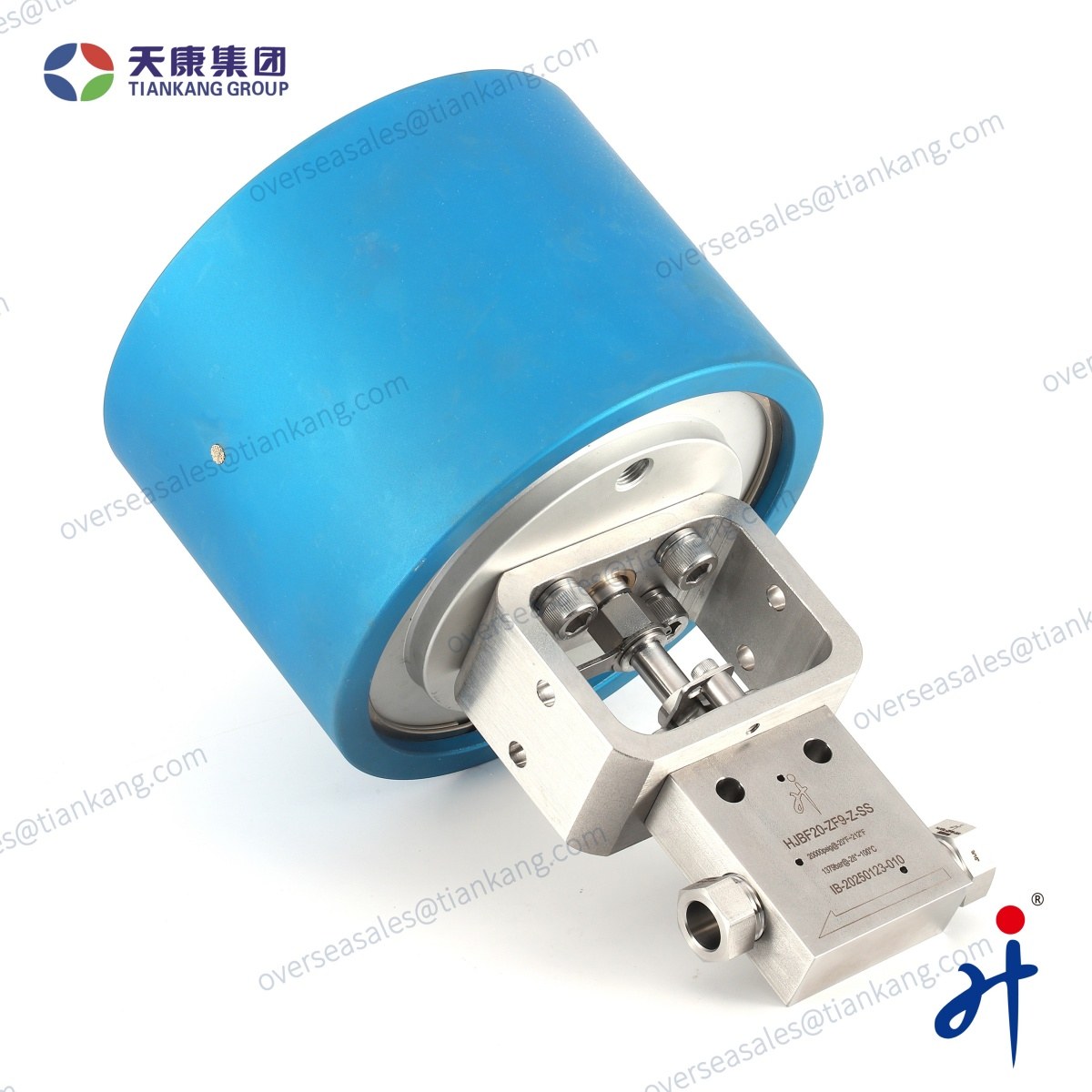

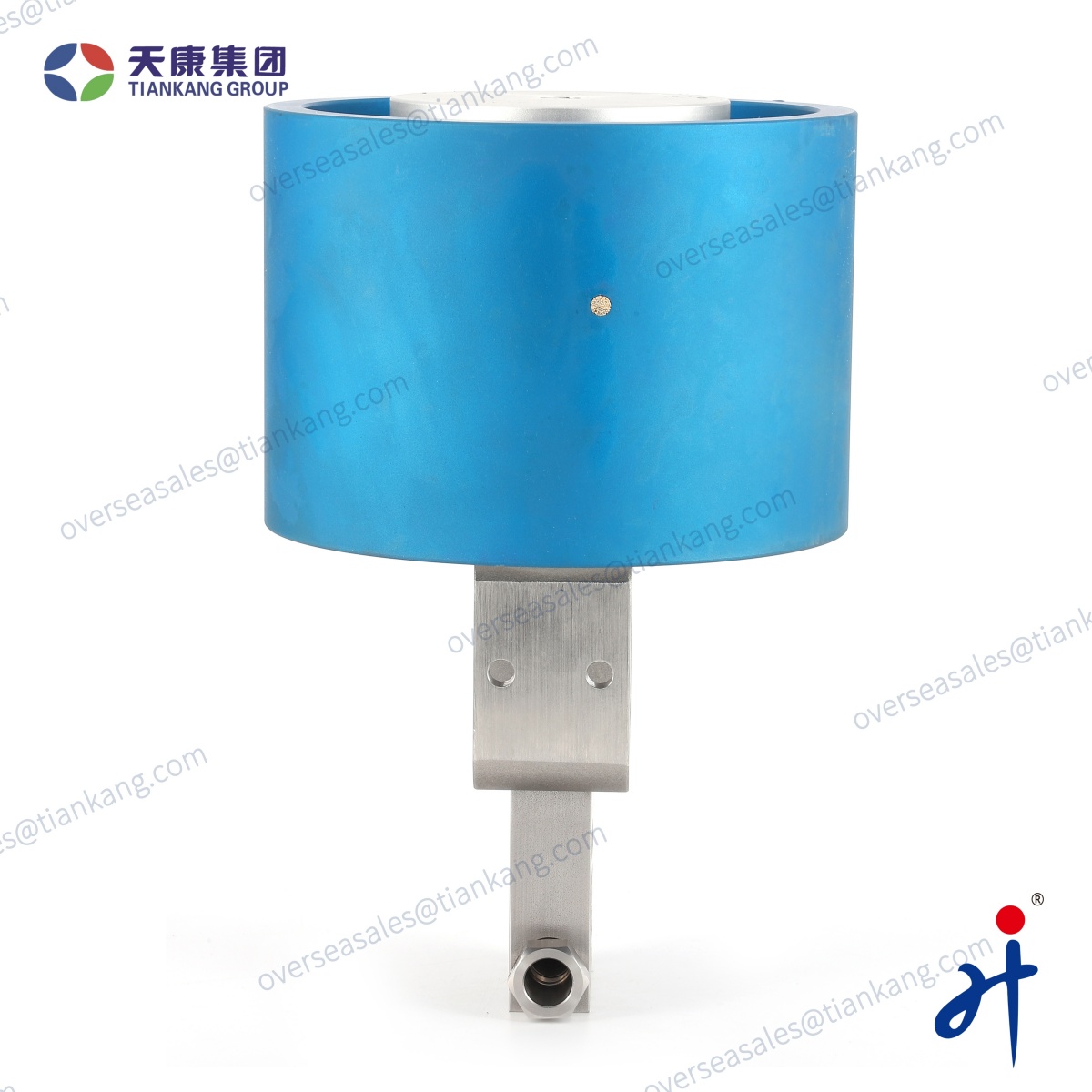

Игольчатый клапан сверхвысокого давления TianKang HongJi с приводом 20 000 фунтов на кв. дюйм 9/16 дюйма – это высокоточный регулирующий клапан, разработанный для требовательных систем, работающих при чрезвычайно высоком давлении, обычно от 10 000 фунтов на кв. дюйм до 20 000 фунтов на кв. дюйм. Эта модель, разработанная для точного регулирования потоков жидкостей и газов, оснащена компактным пневматическим приводом с малым цилиндром, обеспечивающим быстрый отклик, стабильную работу и надежное дистанционное управление, а также значительно сокращающим объем ручного управления в тяжелых условиях. Привод с малым цилиндром обеспечивает стабильное позиционирование иглы и превосходную точность дросселирования даже в условиях колебаний давления. Благодаря прочной конструкции и высокой устойчивости к давлению этот клапан широко используется в испытаниях нефтегазовой отрасли, химических технологических системах, аэрокосмической гидравлике и других областях, требующих точного, безопасного и эффективного управления средами сверхвысокого давления.
Технические характеристики
| Тип | Игольчатый клапан сверхвысокого давления | Вес нетто | 5,2 кг (9/16 дюйма) |
| Материал корпуса | SS316 | Производственные мощности | 800 фото/месяц |
| Тип соединения | Резьба/Наконечник | Гарантия | 1 год |
| Тип уплотнения | Жесткое уплотнение | Производство | Ковка и ЧПУ |
| Упаковка | ПТФЭ/Графит | Диапазон давления | 10 000–60 000 фунтов на кв. дюйм (690–1379 бар) |
| СМИ | Жидкость, газ, пар, нефть | Диапазон размеров | 1/4" ~ 1" |
| Графит | от -0°F до 800°F (от -17,8°C до 427°C) | ПТФЭ | от -100°F до 450°F (от -73°C до 232°C) |
Приложения
- Нефть и газ: для управления потоком жидкостей в трубопроводах высокого давления.
- Химическая обработка: для регулирования коррозионных жидкостей в технологических линиях.
- Авиационно-космическая промышленность: в гидравлических системах высокого давления.
- Производство: Для точного регулирования расхода в машинах высокого давления.
- Машины и оборудование: Для герметизации под давлением.
- Лаборатории и исследовательские центры: Регулирование потока проб в аналитических приборах, таких как газовые хроматографы и масс-спектрометры.
Описание номера заказа
Примечания:
Во время использования клапана может потребоваться регулировка уплотнения.
Для лучшего обслуживания игольчатые клапаны КИП TianKang HongJi следует хранить в полуоткрытом положении.
Информация для заказа и размеры
Примечания:
1.G — размер сверления монтажного отверстия сальника.
2.G1 — размер монтажного отверстия кронштейна.
3. Размер сверла для монтажа на панель: 0,25" для всех клапанов
4. H — размер штока в закрытом положении.
5. Указанные значения Cy относятся к модели с 2-ходовым прямым клапаном. Для модели с 2-ходовым угловым клапаном увеличьте значение Cy примерно на 50% (в расчете на воду).
1/4" внутренняя резьба среднего давления Cv: 0,31
3/8" внутренняя резьба среднего давления Cv: 0,68
9/16" внутренняя резьба среднего давления Cv: 1,30
3/4 "внутренняя резьба среднего давления Cv:2.50
1" внутренняя резьба среднего давления Cv.4.40
